现浇混凝土空心楼盖的受力机理

发布日期:2019-01-02 作者:塑料模壳 点击:

从受力截面分析,作为受弯构件的楼板,其受力截面由受拉区和受压区构成,在极限状态下,拉力和压力集中在截面两侧以构成力矩,而截面中部对抗力的影响很小。

而将中部的混凝土挖去,则其抗弯承载力基本不受影响。现浇混凝土空心楼盖正是运用这一原理,通过优化受力构件的截面形式,在基本不影响承载力的条件下,大幅地减少了混凝土的用量,具有良好的经济效益,同时又可大幅降低结构自重,减轻建筑的地震效应。

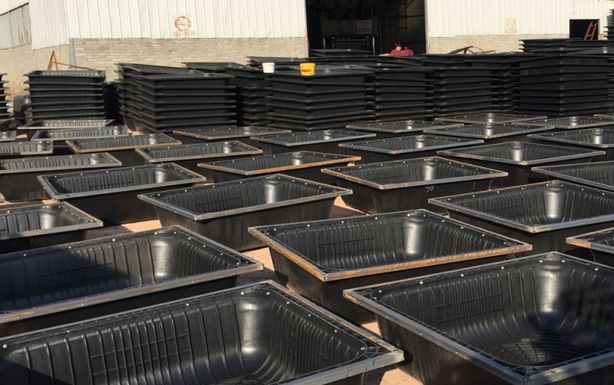

塑料模壳

塑料模壳及支架系统设计:根据工程结构类型和特点,确定流水段划分;确定模壳的平面布置,纵横木楞的规格、数量和排列尺寸;确定模壳与次木楞及其它结构构件的连接方式。同时确定模壳支架系统的组合方式。验算模壳和支架的强度、刚度及稳定性。绘制全套模壳模极及支架系统的设计图。其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。

从楼板的整体性分析,与现浇混凝土空心楼盖具有可比性的是密肋楼盖。两者均是从减轻楼盖的自重着手,后者形成了带上翼缘的T型交叉梁系楼盖,而前者则形成了带上、下翼缘的工型交叉梁系楼盖。两者不同之出在于,空心楼盖有下翼缘,且板中暗肋间距较密肋楼盖的肋间距小,因而其受力更加均匀,刚度更大,整体性更好。通过空间有限元程序进行分析,其受力性能更加接近与实心板。

综上所述,现浇混凝土空心楼盖完全可以按实心板的计算模型进行内力分析,然后根据求得的内力,按工字型截面进行配筋设计。
